產品概述
GCK低壓開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成,適用于發電廠,變電站,工礦企業等電力用戶。作為交流50Hz,工作電壓至660V,工作電流至3150A的配電系統中,可作為動力配電,電動機控制及照明等配電設備的電能轉換分配控制之用。

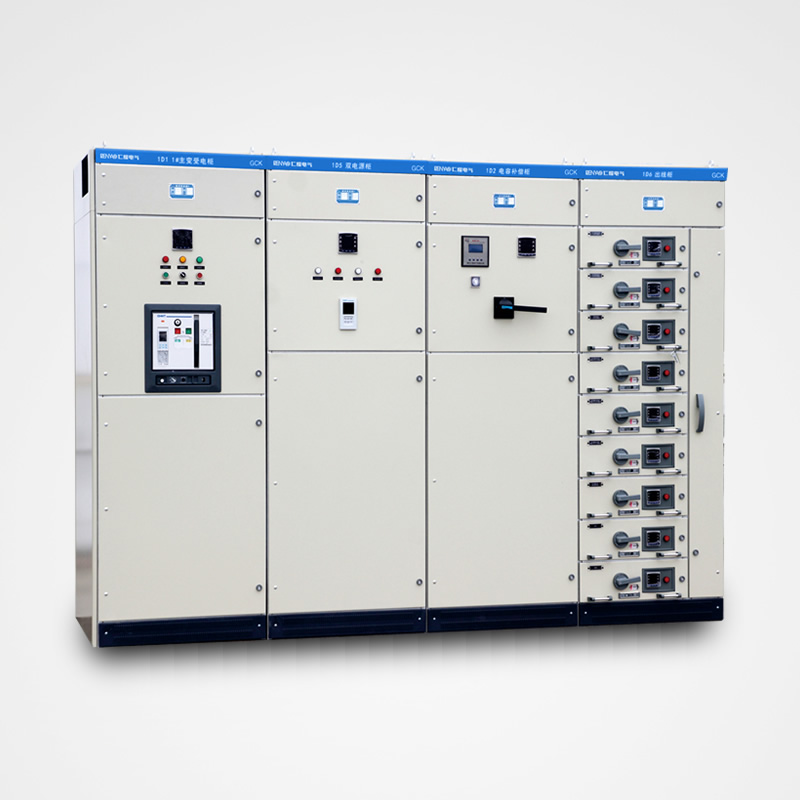

GCK低壓開關柜概述
GCK低壓開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成,適用于發電廠,變電站,工礦企業等電力用戶。作為交流50Hz,工作電壓至660V,工作電流至3150A的配電系統中,可作為動力配電,電動機控制及照明等配電設備的電能轉換分配控制之用。

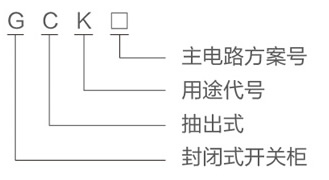

GCK開關柜型號及其含義
主要特點
1、框架采用形鋼材,利用三維角板定位,螺栓連接無焊接結構從而避免了焊接變形和應力,提高了安裝精度。
2、框架及零部件安裝孔按模數E=20mm變化。
3、內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后,采用靜電環氧粉末噴涂。
4、抽屜功能單元與門由主開關的操作機構進行機械聯鎖,主開關在合閘位置時門打不開,并且操作機構可采用外加掛鎖鎖定在合閘或分閘位置。
5、功能單元隔室之間用金屬板分隔,抽屜具有良好的互換性,并具有工作位置,試驗位置和分離位置。當抽屜推到某個位置時,抽屜自動定位,此時可拉動抽屜左邊的拉板抽屜可解除定位,進入下一個位置,抽屜抽出柜外時還具備防脫落功能。
6、在電容補償、計量等固定式方案的柜體與抽屜式柜體具有同樣的外觀造型,同樣的水平母線位置。從而保證了抽屜式與固定式柜體能夠并排使用。
7、母線系統柜體的母線采用三相五線制,水平母線額定電流在1250A及以下時采用單母線,水平母線額定電流在1250A以上時采用雙母線,柜與柜之間的水平母線采用連接塊搭接,垂直母線采用聚碳酸脂工程塑料外殼封閉,內部用隔板限制電弧擴散,中性母線設置在柜頂?shù)那安?,保護母線(PE)設置在柜底部,并與柜體的隔板,門相連,從而保證了接地連續性。
GCK開關柜技術參數
項目 | 參數 | |||
額定工作電壓(V) | 380、660 | |||
額定絕緣電壓(V) | 660 | |||
額定頻率(Hz) | 50 | |||
額定工作電流(A) | 水平母線 | 630~3150 | ||
垂直母線 | 600 | |||
額定短時耐受電流 | 水平母線 | 80kA(有效值)/1秒 | ||
垂直母線 | 50kA(有效值)/1秒 | |||
額定峰值耐受電流 | 水平母線 | 176kA/0.1s | ||
垂直母線 | 110kA/0.1s | |||
工頻試驗電壓(V/1min) | 主電路 | 2500 | ||
輔助電路 | 1760 | |||
主電路接插件(A) | 200、400 | |||
輔助電路接插件(A) | 10 |
